预制一体化泵站使用说明书

2023-11-07 09:51:23 154次
摘要:预制一体化泵站使用说明书,泵站控制柜是基于预制一体化泵站推出的控制系统,有现场就地控制和远程控制,备用自动控制三种控制方式同步控制。可实现自动化排空污水。手机电脑双远程同步查看状态并控制所有电气设备。设备无故障自动运行。有故障自动切换,报警.无需人员值守的功能。触摸屏左上角会显示当前什么设备故障。并拉响警报。断电后检查设备。设备修好后按控制柜保护器复位键有软启动器的按软起动的红色按钮进行复位。

预制一体化泵站使用说明书山东梦之洁水处理设备有限公司

一、产品简介

泵站控制柜是基于预制一体化泵站推出的控制系统,有现场就地控制和远程控制,备用自动控制三种控制方式同步控制。可实现自动化排空污水。手机电脑双远程同步查看状态并控制所有电气设备。设备无故障自动运行。有故障自动切换,报警.无需人员值守的功能。

二、配电柜接线安装

预制一体化泵站

⑴必须详细阅读使用说明书,避免使用不当而损坏机器,仔细检查该机器选型是否正确,实际使用条件是否与规定的使用条件一致。

⑵检查安装点的最低水位是否满足设备的安装要求。

⑶应由一名合格电工,用0--500V兆欧表,检查电机主电缆三芯线对地冷态绝缘电阻不得低于5兆欧。

⑷检查电压一定要在配电箱额定电压+5%的范围内,如果电源距离较远时,考虑线损、电缆的截面积应加大,接头应尽可能少,且接头处作密封处理,以防漏水。

⑸该泵站配有专用动力配电箱,使用前应仔细阅读其说明书,并检查设备接线是否正确,启动装置是否灵活,触头接触是否良好,启动设备的金属外壳是否可靠接地,检查所有接线处有无松动,并重新逐处紧固一次;有关电气技术问题特别是保护装置的电气技术问题,请务必与本公司电控柜专业组联系。

⑹检查所有机器旋转方向。在机器初次安装启动前或每次重新安装后都应检查旋转方向。检查方法是:瞬间启动机器,观察转鼓、旋转刀片的旋转方向是否与说明书上一致。如果旋转方向不一致,只需交换三相中任意两相线的位置。

安装:必须在平坦的基座上安装。周围无高温,粉尘,水汽,化学气体等不利条件。

警告液位传感器黑色线缆不能剪断,剪断后就会坏掉不能使用,传感器出线头部有气管,必须通气。不能用胶带缠住,否则无法使用。


浮球接线接红色和黑色线

蓝色包起来不用

接线:水泵以及其他电揽必须保证剥线完整,不压线揽包皮,压紧压实。必须按照黄色注释接线。

调节保护器参数:严格按照电机铭牌标定电流参数调节保护器保护电流。

注意液位传感器不锈钢传感器头必须放在水中,距离泵站通体最底部20厘米,不能放入污泥中,长时间使用,一个月清洗一次泥沙。泥沙堵住后传感器湿帘浮球开关接棕色和黑色线无正负之分浮球必修安装在泵站报警液位上方,即最高水位处。

浮球必须安装在plc报警水位上面不远处。如果plc失灵导致水位高于上限报警

液位,浮球飘起。浮球会自动打开两台污水泵排水。并拉响警报。

注意电控柜24v+接液位传感器OUT+红色线

Ai0-接液位传感器OUT-蓝色线

温馨提示:

设备电柜有漏电保护器,如果漏电会自动保护跳闸。必须保证设备和电缆不漏电才能正常使用。

设备第一次上电使用前,必须调整电柜保护器电流,否则无法使用。必须严格按照设备电机上的标牌和转向箭头调整电柜内保护器保护电流和电机的旋转方法,严禁大电流使用电机。严禁电机反转使用。

设备第一次开机因为电柜有断相相序和三相不平衡电源保护器XJ3-G。上电相序错误时保护器亮红灯,电柜箱门的断相相序偏相报警器会报警,报警触发后,电柜无法使用,这时需要调整进电三相电源,任意两根电源调换,直至相序正确。相序正确通电后XJ3-G保护器会在一秒后亮绿灯,这时不再报警,电柜才可以使用。

接以上确定无误后,给电柜送电开始使用


三、配电柜使用方法

一体化预制泵站

设备开机:设备开机后PLC屏幕需要10秒钟进入程序

第一次设备自检开机稍慢些要10秒的时间。这是正常现象

3-1现场就地控制

现场就地控制控制分为plc和手动按钮两种控制方法

按键旋钮手动控制

三挡开关打到手动时,手动打开或关闭水泵。手动控制独立在plc系统之外,可以越过plc直接启动设备。

设备启动成功绿色灯点亮。设备有故障自动报警,并停机。

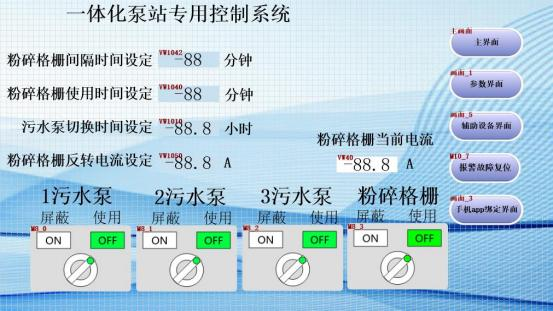

Plc手动控制

点击PLC屏幕切换到手动控制。再选择手动页面可以用plc手动控制设备开关。设备启动成功绿色灯点亮。设备有故障自动报警

3-2plc自动控制

预制一体化泵站

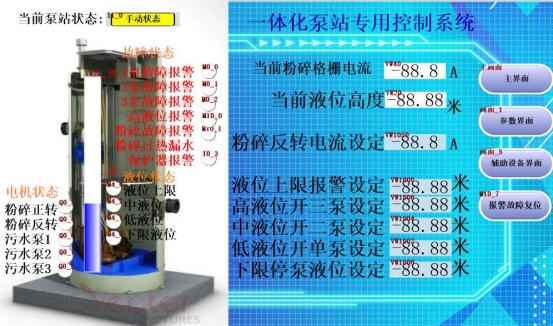

旋钮调节至自动控制,plc会根据屏幕设定的数值自动运行。

污水泵会根据水泵切换时间选项设定的时间交替使用1.23水泵,根据液位自动启动和停止水泵。

启动顺序,水位低于下限停止水位,停止所有水泵。

水位高于中液位启动一台水泵排水。直到水位下限停止排水(两台水泵根据污水泵切换时间交替使用,但同时只使用一台抽水。故障时自动切换另一台使用排水,故障报警时水泵不再根据时间互相切换。)

水位高于高液位开启两台水泵同时使用排水,直到水位低于下限停止水位

停止两台水泵。

水位高于报警水位,报警输出,警报拉响。需要人工排水

水泵低于最低报警液位,为防止水泵干转烧毁水泵。PLC自动保护。水泵无法PLC自动打开。手动控制可以开启。

水泵出现故障后。停机并报警。设备自动切换至第二台水泵运行。触摸屏左上角会显示故障水泵提示,这是需要人工现场处理处理完后按保护器或软启动器的复位按键进行复位。复位后不再报警。

带有粉碎格栅的泵站粉碎格栅具有定时使用和堵转自动反转的功能。设定运行时间和停止时间后粉碎格栅会根据时间自动启停。

设定反转电流后格栅堵转超电流后,会自动反转吐出脏东西后继续正转粉碎。

启动时间内电机堵转时超过设定格栅电流上限后。自动反转吐出堵转杂物后,停止反转,继续正转粉碎。连续堵转三次后。设备不在反转。停机并报警。这时需要人工处理。

粉碎格栅带有过热漏水保护器,出现故障后左上角显示粉碎格栅故障,停机并报警。这时须人工解决故障后,按保护器保护器复位按钮进行复位。复会后不在报警

带有辅助设备的泵站,

辅助设备不需要长时间运行所以程序自动时不会运行,需要手动打开屏幕上的按钮和关闭设备


3-3手机电脑远程控制

预制一体化泵站

本电控带有手机电脑双远程实时监控。在设备联网状态下。设备状态实时更新同步。

手机登录云APP,进入【设备】界面,点击主界面左上角的扫一扫按钮,扫描二维码,联系生产添加远程控制账号。

远程控制

手机进入APP,进入设备;点击【直接访问】,即可访问

电脑端,请到官网下载电脑端app输入设备码绑定即可使用。

四、故障查询以及处理

触摸屏左上角会显示当前什么设备故障。并拉响警报。断电后检查设备。设备修好后按控制柜保护器复位键有软启动器的按软起动的红色按钮进行复位。

5备用系统浮球控制

预制一体化泵站

Plc电柜中plc失灵时自动使用的物理浮球控制系统。不受plc控制。

浮球必须安装在plc报警水位上面不远处。如果plc失灵导致水位高于上限报警液位,浮球飘起。浮球会自动打开两台污水泵排水。并拉响警报。出现此情况须人工现场处理。

更多关于预制一体化泵站的相关资料,可关注公司网站(www.wfmzjscl.com)!
